6.1 Bausatz für Kontaktiereinheit Typ LKE 500
Bausatz für anreihbare Leitungskontaktiereinheit als Tischgerät für Labor, Entwicklung etc.
Grundeinheit:
Geeignet zur Kontaktierung von Flachsteckanschlüssen, Kabelschuhen, Aderendhülsen, verzinnten Enden ect.
Wahlweise bestückt mit 3 bis 5 Kontaktierelementen LKV D4 / D6 / D9, d.h. angepasst an die zu kontaktierenden Leitungen. Die Grundeinheit enthält eine Zentral-Öffnungstaste zum schnellen Lösen aller Leitungen nach der Prüfung.
Bei Bestellung geben Sie bitte die Anzahl der Kontaktierelemente, sowie die gewünschte Größe der Kontaktieröffnungen (Durchmesser 4 / 6 / 9 mm) an.
Bestellbeispiel:
LKE 500-KG4 -T- 1/4 2/4 3/4 4/6 bezeichnet eine Grundeinheit mit 4 Kontaktierelementen.
Elemente 1– 3 mit Kontaktieröffnung 4 mm und Element 4 mit 6 mm Durchmesser.
Bestelldaten:
Bestell-Nr.: LKE 500-KG3 -T- 1/__2/__3/__
Bestell-Nr.: LKE 500-KG5 -T- 1/__2/__3/__4/__5/__
Grundeinheit:
Geeignet zur Kontaktierung von Flachsteckanschlüssen, Kabelschuhen, Aderendhülsen, verzinnten Enden ect.
Wahlweise bestückt mit 3 bis 5 Kontaktierelementen LKV D4 / D6 / D9, d.h. angepasst an die zu kontaktierenden Leitungen. Die Grundeinheit enthält eine Zentral-Öffnungstaste zum schnellen Lösen aller Leitungen nach der Prüfung.
Bei Bestellung geben Sie bitte die Anzahl der Kontaktierelemente, sowie die gewünschte Größe der Kontaktieröffnungen (Durchmesser 4 / 6 / 9 mm) an.
Bestellbeispiel:
LKE 500-KG4 -T- 1/4 2/4 3/4 4/6 bezeichnet eine Grundeinheit mit 4 Kontaktierelementen.
Elemente 1– 3 mit Kontaktieröffnung 4 mm und Element 4 mit 6 mm Durchmesser.
Bestelldaten:
Bestell-Nr.: LKE 500-KG3 -T- 1/__2/__3/__
Bestell-Nr.: LKE 500-KG5 -T- 1/__2/__3/__4/__5/__

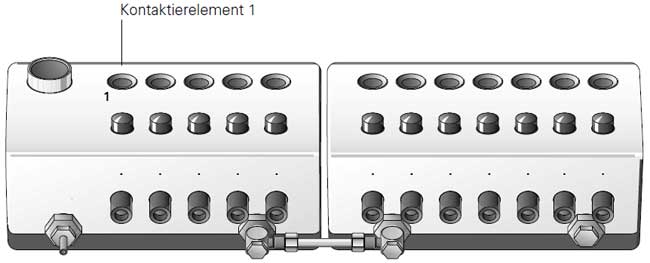

6.2 Bausatz für Kontaktiereinheit Typ LKE 500
Erweiterungseinheit
Wahlweise bestückt mit 5 bis 7 Kontaktierelementen LKV D4 / D6 / D9, d.h. angepasst an die zu kontaktierenden Leitungen. Bei Bestellung geben Sie bitte die Anzahl der Kontaktierelemente, sowie die gewünschte Größe der Kontaktieröffnungen an (Durchmesser 4 / 6 / 9 mm).
Bestellbeispiel:
siehe Grundeinheit
Bestelldaten:
Bestell-Nr.: LKE 500-KE5 - 1/__2/__3/__4/__5/__
Bestell-Nr.: LKE 500-KE6 - 1/__2/__3/__4/__5/__6/__
Bestell-Nr.: LKE 500-KE7 - 1/__2/__3/__4/__5/__6/__7/__
Verbindungsstück:
Zur Verbindung beider Einheiten ist ein anschlussfertiges Druckluft-Verbindungsstück lieferbar.
Bestelldaten:
Bestell-Nr.: LKE - E - V
Wahlweise bestückt mit 5 bis 7 Kontaktierelementen LKV D4 / D6 / D9, d.h. angepasst an die zu kontaktierenden Leitungen. Bei Bestellung geben Sie bitte die Anzahl der Kontaktierelemente, sowie die gewünschte Größe der Kontaktieröffnungen an (Durchmesser 4 / 6 / 9 mm).
Bestellbeispiel:
siehe Grundeinheit
Bestelldaten:
Bestell-Nr.: LKE 500-KE5 - 1/__2/__3/__4/__5/__
Bestell-Nr.: LKE 500-KE6 - 1/__2/__3/__4/__5/__6/__
Bestell-Nr.: LKE 500-KE7 - 1/__2/__3/__4/__5/__6/__7/__
Verbindungsstück:
Zur Verbindung beider Einheiten ist ein anschlussfertiges Druckluft-Verbindungsstück lieferbar.
Bestelldaten:
Bestell-Nr.: LKE - E - V
| Technische Daten für Grund- und Erweiterungseinheit: | |
| Druckluftversorgung: | gefilterte und trockene Luft ~ 6 bar |
| Druckluftanschluss: | Schraubnippel für Kunststoffschlauch NW 3 mm |
| Elektrischer Anschluss: | Laborleitungen mit 4 mm Lamellenstecker |
| Max. Belastbarkeit: | 380 V ~/16 Amp. (höhere Belastbarkeit auf Anfrage) |
| Gehäuse: | Polystyrol 150 x 80 x 55 mm (hell/dunkelgrau) |
