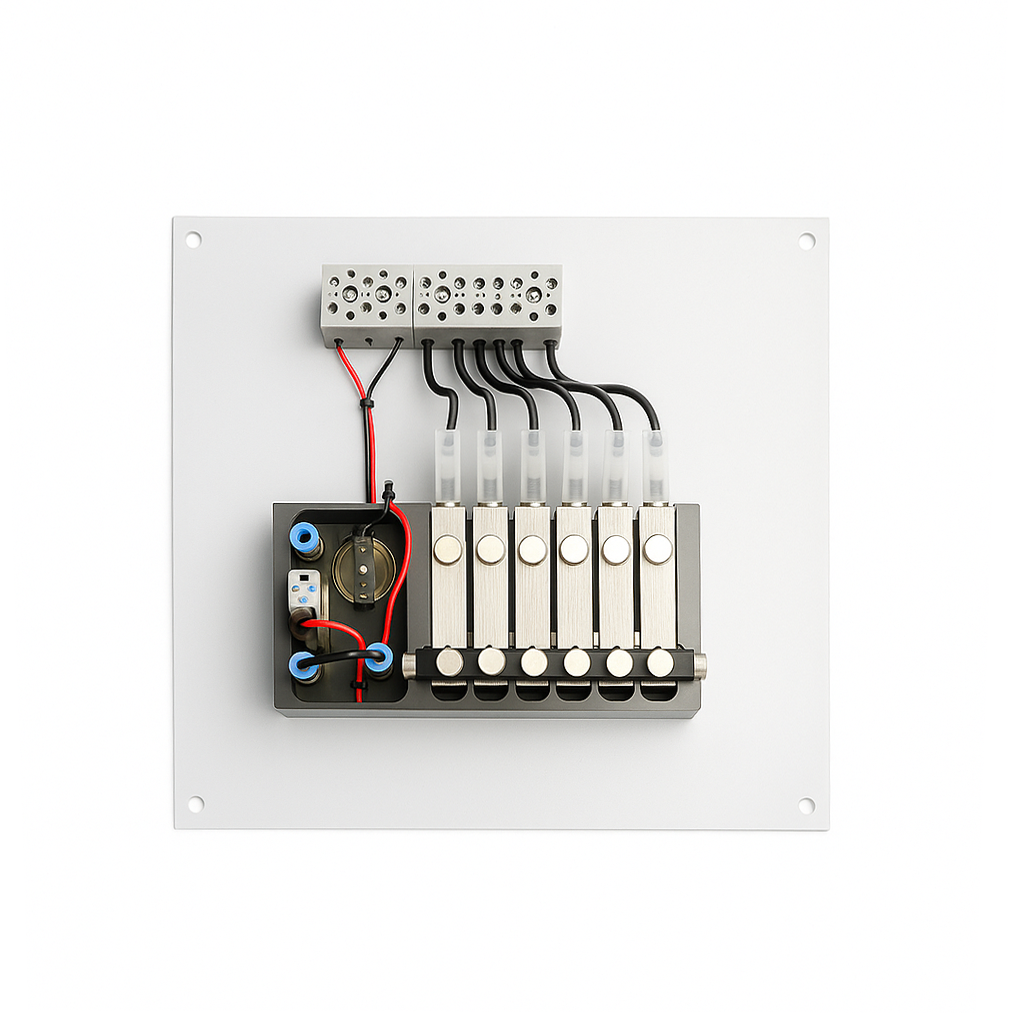

12.1 Einbaufertige Kontaktiereinheit
Typ LKE 700 / LKE 700 V / 700 T / 700 VT

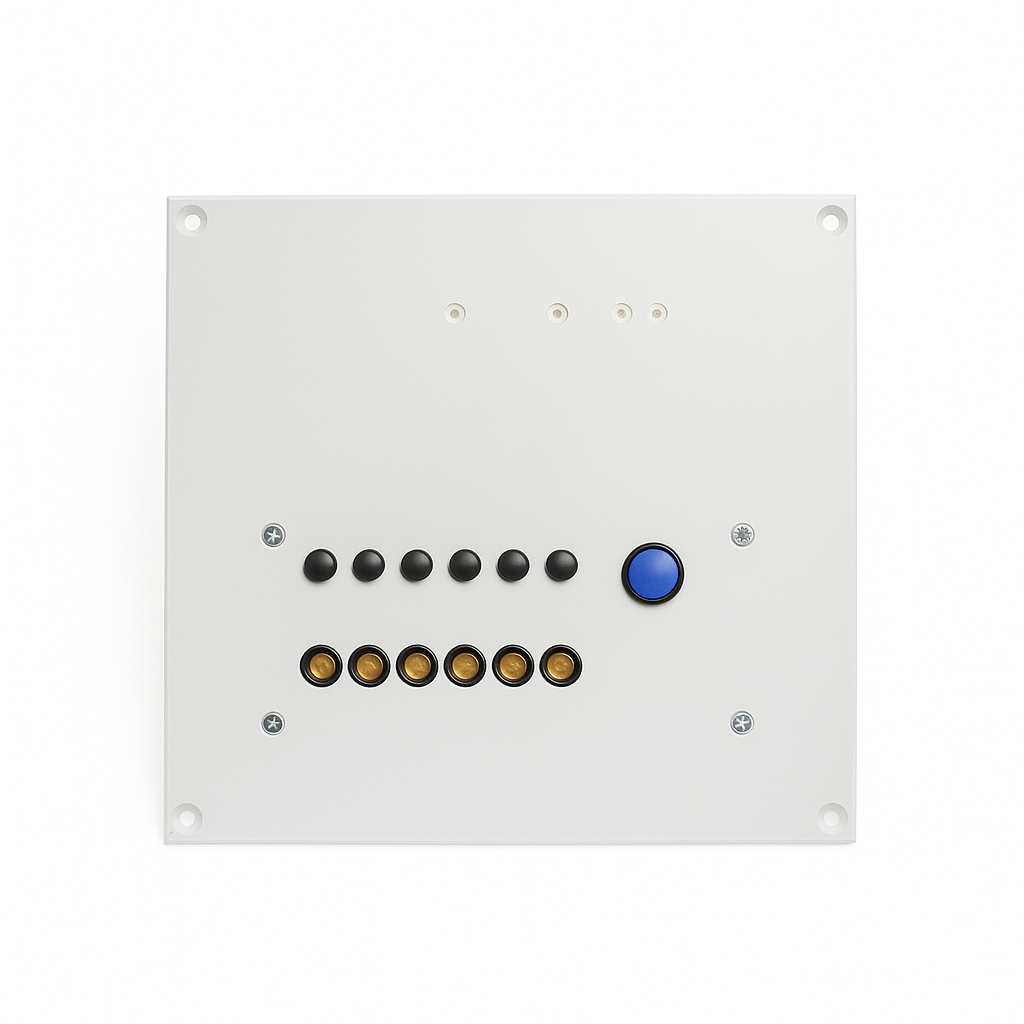

Einbaufertiges Panel zum Einbau in Prüfplätze, Testsysteme etc.
Ausführung für 3–6 Standard-Kontaktiermodule.
Geeignet zur Kontaktierung von Einzelleitungen mit verzinnten Enden, Aderendhülsen,
Flachsteckanschlüssen. In Sonderausführung auch für nicht abisolierte Leitungsenden.
Die einbaufertige Kontaktiereinheit wird bestückt mit Kontaktiermodulen der Typenreihe
Maße der Kontaktiereinheit: Deckplatte 220 x 220 mm, Bautiefe 75 mm
Die Ausführung LKE 700 V verfügt zusätzlich über ein Dreiwege-Magnetventil 24V=. Hiermit können mit dem Prüfsignal „Prüfung beendet-Prüfling i.O.“ alle Kontaktiermodule gleichzeitig geöffnet werden.
Die Ausführung LKE 700 T verfügt über eine pneumatische Zentral-Öffnungstaste. Hiermit können nach Beendigung des Prüfvorgangs manuell alle Kontaktiermodule gleichzeitig geöffnet werden.

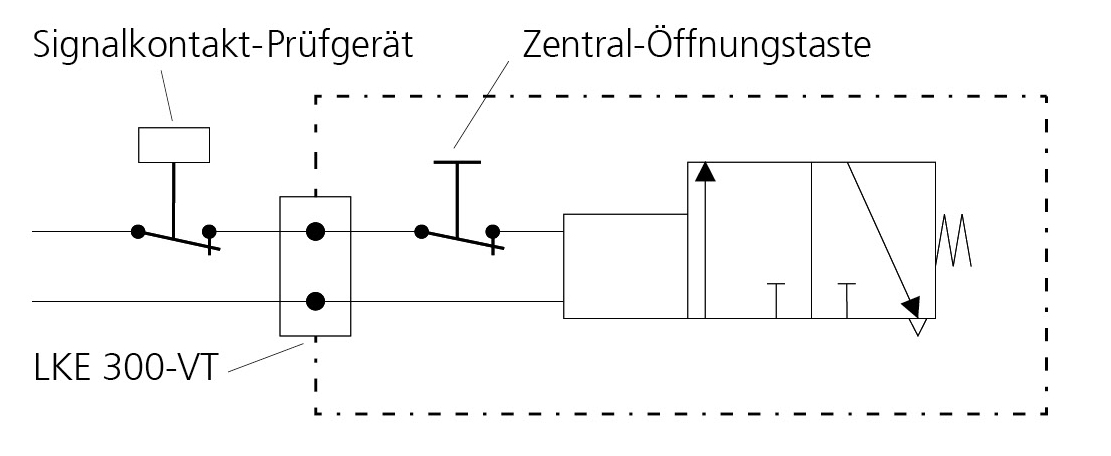

Die Ausführung LKE 700 VT beinhaltet Magnetventil und Zentral-Öffnungstaste. Mit dem Signal „Prüfung beendet-Prüfling i.O.“ wird die Speisung des Magnetventils (24V=) unterbrochen und damit alle Kontaktiermodule geöffnet. Der Prüfling kann entnommen werden. Bei Fehlermeldung bleiben die Module geschlossen und das Öffnen der Kontaktierung erfolgt nun über die ZentralÖffnungstaste.
Für ihre Bestellung wählen Sie zuerst den für Sie geeigneten Typ der Kontaktiereinheit
Typ LKE 700 ohne Magnetventil und Zentral-Öffnungstaste.
Typ LKE 700 V mit Magnetventil, ohne Zentral-Öffnungstaste.
Typ LKE 700 T mit pneum. Zentral-Öffnungstaste, ohne Magnetventil.
Typ LKE 700 VT mit Magnetventil und Zentral-Öffnungstaste
Danach wählen Sie Anzahl und Ausführung der Kontaktiermodule. Sie haben die Möglichkeit alle zur Verfügung stehenden Module der Typenreihe LKV-12 nach ihren Bedürfnissen anzuordnen.
Ihre Bestellung
Beispiel
Kontaktstelle 1 – 2 /Kontaktiermodul Typ LKV-D4
Kontaktstelle 3 – 4 /Kontaktiermodul Typ LKV-D6
Kontaktstelle 4 – 6 /Kontaktiermodul Typ LKV-D2,5
Maße
Abmessungen: Deckplatte 220 x 220 mm, Bautiefe 75 mm
Technische Daten
Druckluftversorgung: gefilterte und trockene Luft ca. 6 bar
Druckluftanschluss: Schraubnippel für Polyurenthanschlauch NW 3 mm
Anschluss für Magnetventil 24 V=/ca. 2 Watt
Deckplatte PVC hellgrau
Wichtig!
Die Belastbarkeit der Module ist abhängig von der Kontaktierfläche, respektive dem Übergangswiderstand zwischen
Klemmkolben und Leitung. Erfahrungswerte ergeben, dass eine Belastung von 380V/16A bei entsprechender Kontaktfläche möglich sind. Demzufolge kann eine Nadel-Kontaktierung nur in sehr geringem Maße belastet werden, und ist
in aller Regel nur für Durchgangsprüfungen geeignet.
Achtung!
Kontaktier-Module und -Einheiten sind zweckentsprechend nach unseren Vorschriften einzusetzen. Deren Inbetriebnahme ist solange untersagt, bis festgestellt wurde, dass die Gesamtanlage allen sicherheitsrelevanten Vorschriften
entspricht.
