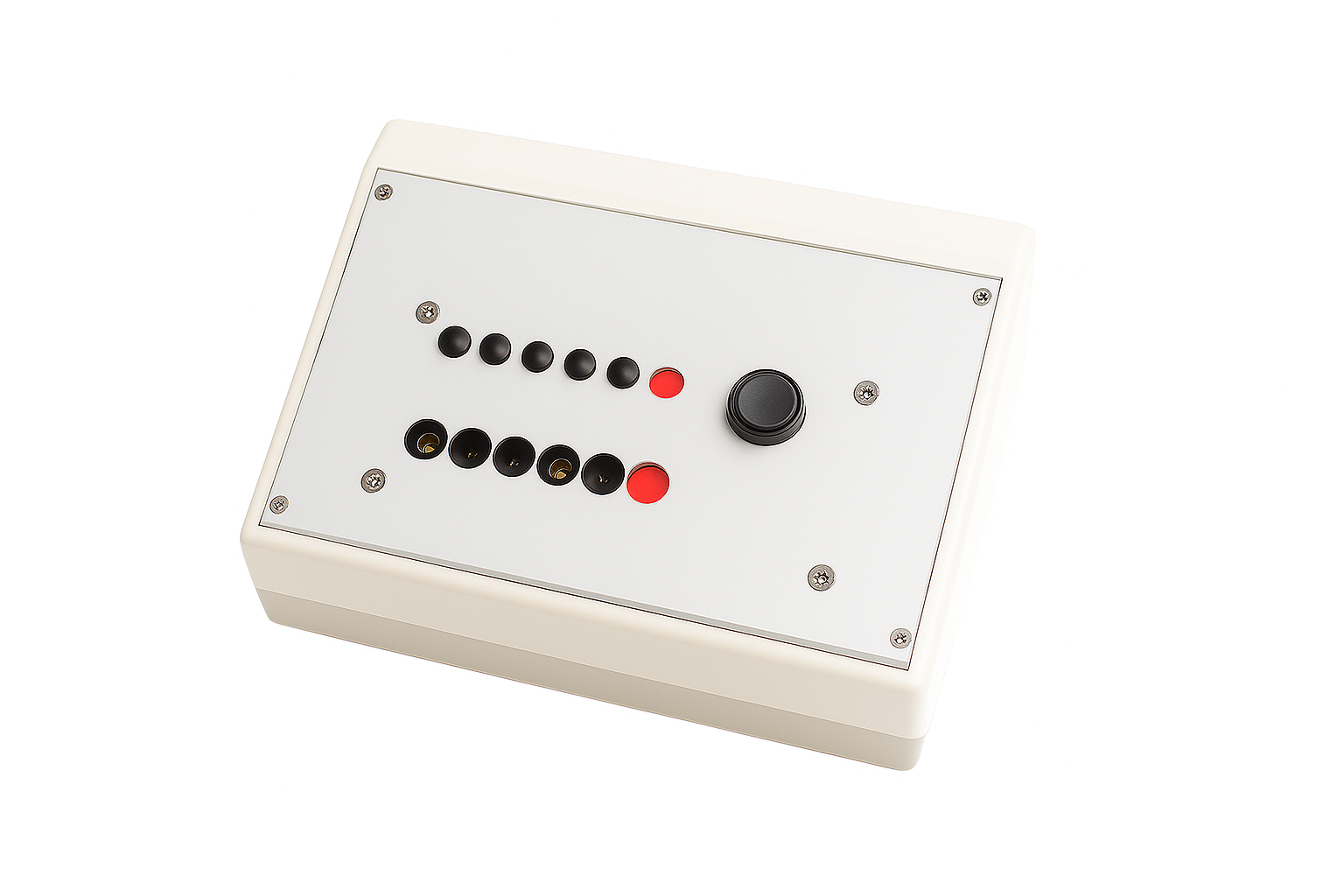

13.1 Einbaufertige Kontaktiereinheit Typ LKE 800 T
Anschlussfertige Einheit in Pultgehäuse für Prüfplätze, Testsysteme etc.
Ausführung für 3–6 Standard-Kontaktiermodule.
Geeignet zur Kontaktierung von Einzelleitungen mit verzinnten Enden, Aderendhülsen,
Flachsteckanschlüssen. In Sonderausführung auch für nicht abisolierte Leitungsenden.
Die anschlussfertige Kontaktiereinheit wird bestückt mit Kontaktiermodulen
der Typenreihe LKV-12 im Rastermaß von 15 mm.
Die Ausführung LKE 800 T verfügt über eine pneumatische Zentral-Öffnungstaste.
Hiermit können nach Beendigung des Prüfvorgangs manuell alle Kontaktiermodule
gleichzeitig geöffnet werden.
Typ LKE 800 T mit pneumatischer Zentral-Öffnungstaste
Wählen Sie Anzahl und Ausführung der Kontaktiermodule. Sie haben die Möglichkeit alle zur Verfügung stehenden Module der Typenreihe LKV-12 nach ihren Bedürfnissen anzuordnen.
Ihre Bestellung
Beispiel
Kontaktstelle 1 – 2 /Kontaktiermodul Typ LKV-D4
Kontaktstelle 3 – 4 /Kontaktiermodul Typ LKV-D6
Kontaktstelle 4 – 6 /Kontaktiermodul Typ LKV-D2,5
Maße
Abmessungen des Pultgehäuses: 220 x 160 x 100/55 mm
Technische Daten
Druckluftversorgung: gefilterte und trockene Luft ca. 6 bar
Druckluftanschluss: Schraubnippel für Polyurenthanschlauch NW 3 mm
Kunststoffgehäuse ABS, Deckplatte PVC hellgrau
Wichtig!
Die Belastbarkeit der Module ist abhängig von der Kontaktierfläche, respektive dem Übergangswiderstand zwischen
Klemmkolben und Leitung. Erfahrungswerte ergeben, dass eine Belastung von 380V/16A bei entsprechender Kontaktfläche möglich sind. Demzufolge kann eine Nadel-Kontaktierung nur in sehr geringem Maße belastet werden, und ist
in aller Regel nur für Durchgangsprüfungen geeignet.
Achtung!
Kontaktier-Module und -Einheiten sind zweckentsprechend nach unseren Vorschriften einzusetzen. Deren Inbetriebnahme ist solange untersagt, bis festgestellt wurde, dass die Gesamtanlage allen sicherheitsrelevanten Vorschriften
entspricht.
